Flexión y corte en vigas simétricas(Chapa abierta)

De -
Flexión y corte en vigas simétricas(Chapa abierta)

Para iniciar el estudio de este tema debemos conocer como están conformadas las vigas, las cuales se  constituyen en:

Larguerillos: Son los que evitan que se deformen las  chapas y absorben la carga axial, es importante acotar que los larguerillos se deben colocar mas a los extremos ya que allí es donde se producen los mayores esfuerzos.

Cuando los larguerillos están en compresión, estos se ven afectados por el pandeo.

Chapa: Es la parte externa de la viga, cuya misión es resistir los esfuerzos cortantes



   Existen tres tipos de chapas

         Chapas abiertas
        Chapas cerradas
        Chapas de sección variable


Las chapas abiertas no absorben torsión y la fuerza debe ser aplicada en su centro de cortadura, mientas que las chapas abiertas si pueden absorber torsión.
En el siguiente ejercicio se nos pide determinar los flujos cortantes en la chapa y los centro de cortadura, este ejercicio esta conformado por 8 cordones, cada uno de ellos con un área de 1 Cm2.




Mediante las fórmulas mostradas anteriormente vamos a determinar "Ӯ" o línea neutra como lo indica la fórmula, luego de esto se procede al cálculo de la inercia "I". Ya que se necesitan estos datos para el calculo de diferencial de flujo o "Δq"



Como el ejercicio nos indica que la carga aplica Vy es igual a la Inercia calculada, estas se cancelan por lo cual nos queda que "Δq = C.Af".

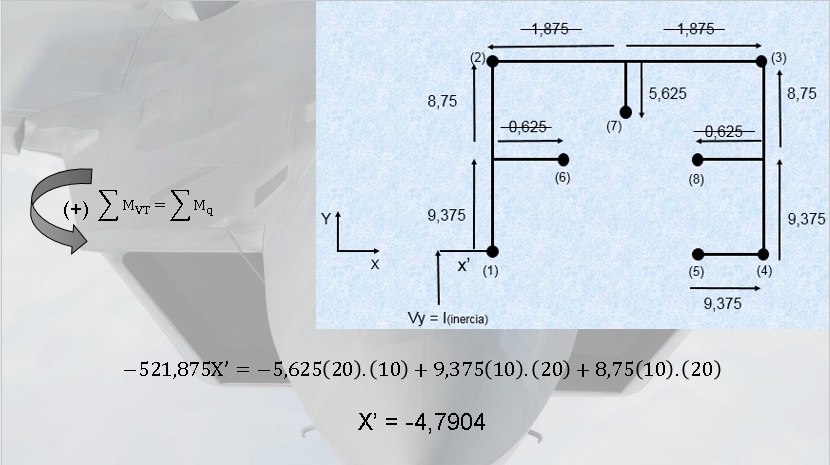

Luego de saber la distribución de los flujos y su representación gráfica, se procede hacer un momento en el cordón 1. Ya que aquí es donde se nos cancelan la mayoría de las fuerzas, los flujos en los cordones (6,8,2 y 3) no ejercen momento, ya que estos tienen la misma fuerza en dirección opuesta, por lo cual se cancelan. Luego procedemos a despejar nuestra incógnita (X') y obtenemos el valor de  - 4,7904 cm
Para determinar la Coordenada (Y')  se debe realizar el ejercicio con los mismos pasos, con la carga aplicada horizontalmente "Vx"

"GRACIAS POR SU VISITA"

Link del video:
